設定頂點投影與鋼架高度

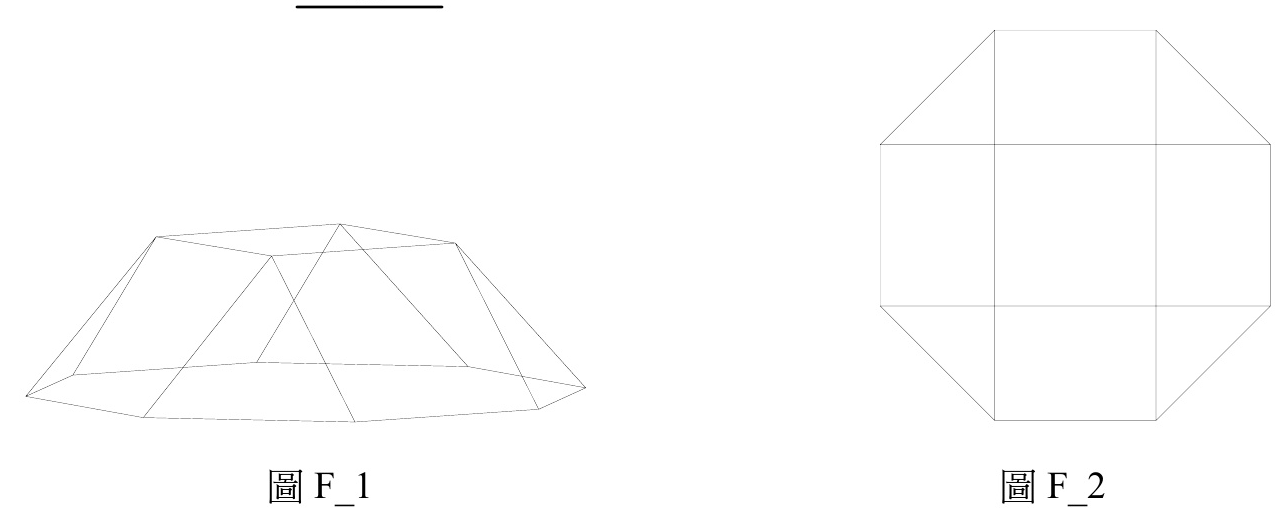

先看正射影圖 $F_2$
鋼架的高是頂面到底面的距離。先在正射影圖 $F_2$ 上,算出頂面頂點的射影到相鄰底面頂點的距離。
設頂面正方形為 $ABCD$,各頂點在底面的正射影依序為 $A'$、$B'$、$C'$、$D'$;與頂點 $A$ 相連的兩個底面頂點為 $E$、$F$,$\triangle AEF$ 是一個側面。設鋼架的高度為 $h$,則 $h = \overline{AA'}$。
由正射影求底面上的距離
頂面與底面平行,所以頂面正方形的正射影仍是邊長 $2$ 的正方形,$\overline{A'D'} = \overline{AD} = 2$。在圖 $F_2$ 中,$\overline{A'E}$、$\overline{A'F}$ 分別在中央正方形兩邊的延長線上,互相垂直且長度相等;而 $\overline{EF}$ 是正八邊形的一邊,$\overline{EF} = 2$。所以 $\triangle A'EF$ 是斜邊為 $2$ 的等腰直角三角形,
$$\overline{A'E} = \dfrac{2}{\sqrt{2}} = \sqrt{2}$$
利用畢氏定理求高度
用畢氏定理求高
又側面 $\triangle AEF$ 為正三角形,所以 $\overline{AE} = \overline{EF} = 2$。
$\overline{AA'}$ 垂直底面,所以 $\triangle AA'E$ 是直角三角形($\angle AA'E = 90^\circ$),由畢氏定理
$$\overline{AA'}^{\,2} = \overline{AE}^{\,2} - \overline{A'E}^{\,2}$$
故
$$h = \overline{AA'} = \sqrt{2^2 - (\sqrt{2})^2} = \sqrt{2}$$
