整理平台與坡道的限制
由題目可知,此坡道的首尾都是平台,中間為坡道與平台交錯。
① 先考慮每一個平台的限制:平台的水平長度至少 $150$ 公分,各平台之坡度不得大於 $\dfrac{1}{50}$。要使總長最短,每個平台取最短的 $1.5$ m 並用最大坡度,可升高
$$1.5\times\dfrac{1}{50}=0.03\text{ (m)}$$
② 再考慮坡道的限制:每段坡道的高差不超過 $75$ 公分,坡度不得大於 $\dfrac{1}{12}$。故每段坡道高度最高為 $0.75$ m,水平長度為高度的 $12$ 倍。
依序試組合求最小長度
③ 在總坡道高度為 $2$ 公尺的限制下,研究需要幾個「平台」與「坡道」。因為坡道的最低位置與最高位置都是平台,先嘗試最少數量的組合:
組合一:平台-坡道-平台,此時總高度為
$$0.03\times 2+0.75=0.81<2\text{ (m)}$$
若還需要加上坡道與平台,則必是同時一個坡道搭配一個平台。
組合二:平台-坡道-平台-坡道-平台,此時總高度為
$$0.03\times 3+0.75\times 2=1.59<2\text{ (m)}$$
組合三:平台-坡道-平台-坡道-平台-坡道-平台,此時總高度最多為
$$0.03\times 4+0.75\times 3=2.37>2\text{ (m)}$$
代表最後加上的坡道高度只需
$$0.75-(2.37-2)=0.38\text{ (m)}$$
故調整後的水平長度為
$$1.5\times 4+(0.75\times 2+0.38)\times 12=6+22.56=28.56\text{ (m)}$$
即最小可能的水平長度為 $28.56$ 公尺。
另解
用代數說明坡道取 $3$ 段時總長最短。
高度差為 $2$ 公尺,即 $200$ 公分。為了使總水平長度最短,所有平台和所有坡道都應採用其允許的最大坡度:平台最大坡度為 $\dfrac{1}{50}$,坡道最大坡度為 $\dfrac{1}{12}$。
因為平台坡度 $\dfrac{1}{50}$ 小於坡道坡度 $\dfrac{1}{12}$,在相同的水平長度下,坡道能上升更多高度,所以為了使總水平長度最短,應該讓平台佔用的高度盡量少。每個平台的水平長度至少為 $150$ 公分,取最小值 $150$ 公分並採用最大坡度 $\dfrac{1}{50}$ 時,每個平台上升
$$150\times\dfrac{1}{50}=3\text{ 公分}$$
設坡道被分為 $m$ 段,則有 $m-1$ 個中間平台,加上起點與終點平台,一共有 $m+1$ 個平台,每個平台長度皆取最小值 $150$ 公分。
所有平台共上升 $3(m+1)$ 公分,剩餘 $200-3(m+1)$ 公分的高度由 $m$ 段坡道分擔,每段坡道平均上升 $\dfrac{200-3(m+1)}{m}$ 公分。為滿足「每段坡道的高差不超過 $75$ 公分」,這個平均高度不能超過 $75$ 公分:
$$\dfrac{200-3(m+1)}{m}\le 75 \Rightarrow 200-3m-3\le 75m \Rightarrow 197\le 78m \Rightarrow m\ge\dfrac{197}{78}\approx 2.53$$
因為 $m$ 必須為正整數,所以段數 $m$ 的最小值為 $3$,此時一共有 $3$ 段坡道與 $4$ 個平台,每段坡道上升 $\dfrac{188}{3}$ 公分,不超過 $75$ 公分。
又總水平長度(單位:公分)為
$$150(m+1)+12\left[200-3(m+1)\right]=114m+2514$$
段數越多總長越長,所以取 $m=3$。
平台水平長度:
$$4\times 150\text{ 公分}=600\text{ 公分}=6\text{ 公尺}$$
這 $4$ 個平台共上升 $4\times 3=12$ 公分。
坡道水平長度:剩下的 $200-12=188$ 公分高度由 $3$ 段坡道提供,在最大坡度 $\dfrac{1}{12}$ 下,坡道所需的最小水平長度為
$$188\times 12\text{ 公分}=2256\text{ 公分}=22.56\text{ 公尺}$$
因此,最小可能的總水平長度(含平台與坡道)為
$$6\text{ 公尺}+22.56\text{ 公尺}=28.56\text{ 公尺}$$
答:$28.56$ 公尺。

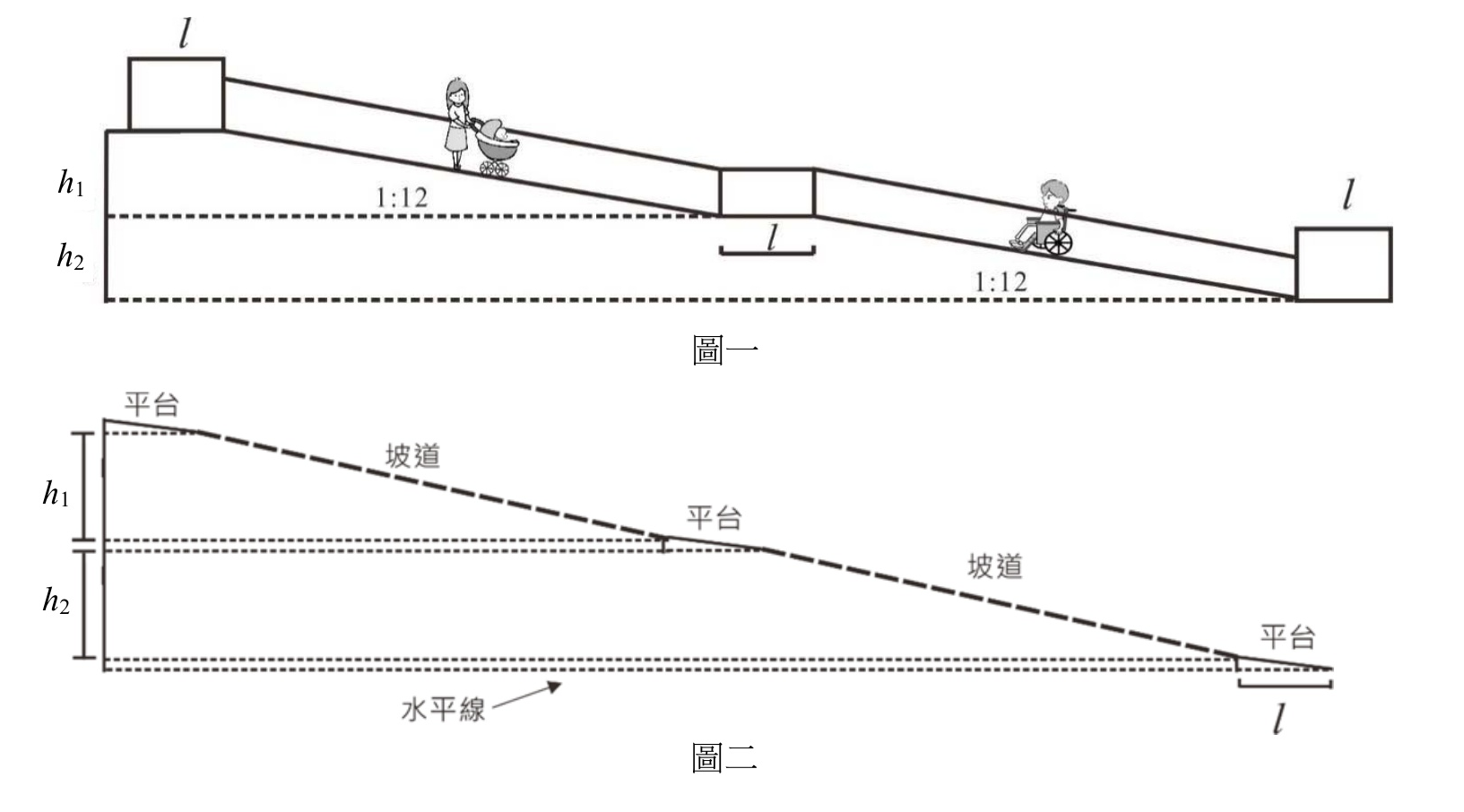

無障礙坡道側面示意圖(圖一與圖二)
另解
用代數說明坡道取 $3$ 段時總長最短。
高度差為 $2$ 公尺,即 $200$ 公分。為了使總水平長度最短,所有平台和所有坡道都應採用其允許的最大坡度:平台最大坡度為 $\dfrac{1}{50}$,坡道最大坡度為 $\dfrac{1}{12}$。
因為平台坡度 $\dfrac{1}{50}$ 小於坡道坡度 $\dfrac{1}{12}$,在相同的水平長度下,坡道能上升更多高度,所以為了使總水平長度最短,應該讓平台佔用的高度盡量少。每個平台的水平長度至少為 $150$ 公分,取最小值 $150$ 公分並採用最大坡度 $\dfrac{1}{50}$ 時,每個平台上升
$$150\times\dfrac{1}{50}=3\text{ 公分}$$
設坡道被分為 $m$ 段,則有 $m-1$ 個中間平台,加上起點與終點平台,一共有 $m+1$ 個平台,每個平台長度皆取最小值 $150$ 公分。
所有平台共上升 $3(m+1)$ 公分,剩餘 $200-3(m+1)$ 公分的高度由 $m$ 段坡道分擔,每段坡道平均上升 $\dfrac{200-3(m+1)}{m}$ 公分。為滿足「每段坡道的高差不超過 $75$ 公分」,這個平均高度不能超過 $75$ 公分:
$$\dfrac{200-3(m+1)}{m}\le 75 \Rightarrow 200-3m-3\le 75m \Rightarrow 197\le 78m \Rightarrow m\ge\dfrac{197}{78}\approx 2.53$$
因為 $m$ 必須為正整數,所以段數 $m$ 的最小值為 $3$,此時一共有 $3$ 段坡道與 $4$ 個平台,每段坡道上升 $\dfrac{188}{3}$ 公分,不超過 $75$ 公分。
又總水平長度(單位:公分)為
$$150(m+1)+12\left[200-3(m+1)\right]=114m+2514$$
段數越多總長越長,所以取 $m=3$。
平台水平長度:
$$4\times 150\text{ 公分}=600\text{ 公分}=6\text{ 公尺}$$
這 $4$ 個平台共上升 $4\times 3=12$ 公分。
坡道水平長度:剩下的 $200-12=188$ 公分高度由 $3$ 段坡道提供,在最大坡度 $\dfrac{1}{12}$ 下,坡道所需的最小水平長度為
$$188\times 12\text{ 公分}=2256\text{ 公分}=22.56\text{ 公尺}$$
因此,最小可能的總水平長度(含平台與坡道)為
$$6\text{ 公尺}+22.56\text{ 公尺}=28.56\text{ 公尺}$$
答:$28.56$ 公尺。
