截線型態由夾角與半頂角的關係決定

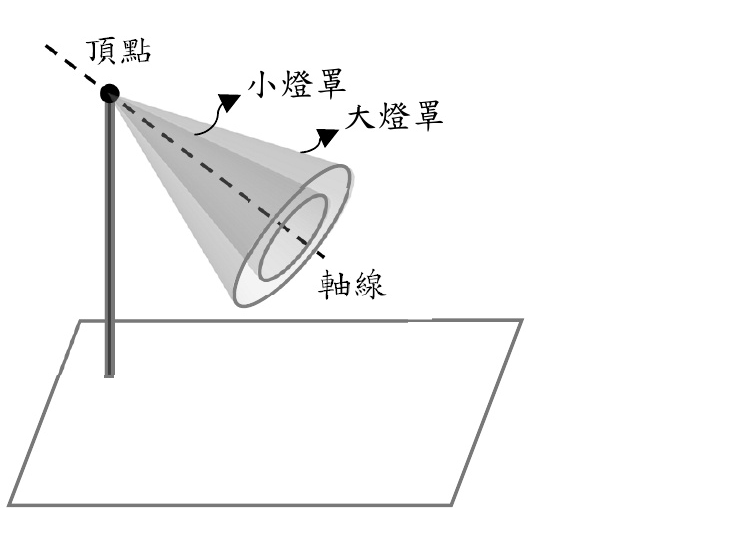

兩個燈罩的軸線相同,所以地面與軸線的夾角是固定的;會變的只有半頂角。
設地面與軸線的夾角為 $\theta$(兩個燈罩共用),圓錐的半頂角為 $\alpha$,則地面截圓錐面所得的曲線型態為:
① $\theta>\alpha$:橢圓。
② $\theta=\alpha$:拋物線。
③ $\theta<\alpha$:雙曲線。
設大燈罩的半頂角為 $\alpha_1$、小燈罩的半頂角為 $\alpha_2$。兩燈罩的頂點相同而大燈罩較闊,所以 $\alpha_1>\alpha_2$。
