分析畫布上的直線
把兩個條件翻譯成畫布上的直線
題目講的雖然是空間中的點,但兩個條件說的都是「直線」,所以只要把相關的直線在畫布上的方程式寫出來就好。
條件(一)說:空間中與 $y$ 軸平行的直線,在畫布上都通過消失點 $(0,15)$。
條件(二)說:空間中與 $z$ 軸平行的直線,在畫布上都與 $y$ 軸平行。
題目給的三個點裡,恰好有一條連線平行於 $y$ 軸、一條連線平行於 $z$ 軸,而且兩條都通過 $(3,4,3)$——這就是切入點。
寫出直線方程式
寫出這兩條直線在畫布上的方程式
$(3,0,3)$ 與 $(3,4,3)$ 的連線平行於 $y$ 軸。由條件(一),它在畫布上的像通過消失點 $(0,15)$;又 $(3,0,3)$ 在畫布上的像為 $(3,3)$,所以這條像通過 $(3,3)$ 與 $(0,15)$,斜率為
$$\dfrac{15-3}{0-3}=-4$$
因此方程式為 $4x+y=15$。
$(3,4,0)$ 與 $(3,4,3)$ 的連線平行於 $z$ 軸。由條件(二),它在畫布上的像與 $y$ 軸平行;又 $(3,4,0)$ 在畫布上的像為 $\left(\frac{13}{5},2\right)$,所以這條像是鉛直線
$$x=\dfrac{13}{5}$$
求交點
求兩條直線的交點
$(3,4,3)$ 同時落在這兩條直線上,所以它在畫布上的像就是兩線的交點。
把 $x=\frac{13}{5}$ 代入 $4x+y=15$,得
$$y=15-4\times\dfrac{13}{5}=15-\dfrac{52}{5}=\dfrac{23}{5}$$
所以 $(3,4,3)$ 繪在畫布上的 $y$ 坐標為 $\frac{23}{5}$。

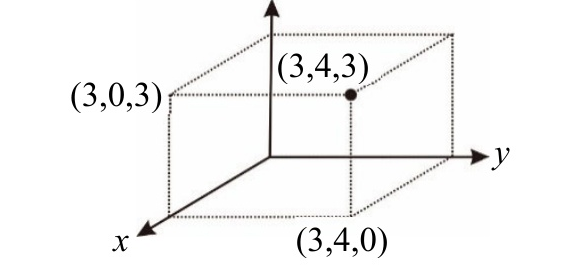

三維坐標點示意圖
