表示高度比值
先寫出判斷實際高度的比值
單點透視法裡,柱子離消失點愈近,同樣的圖上高度代表愈大的實際高度。
消失點 $V(4,9)$ 在地平線 $y=9$ 上。在單點透視法中,柱子的實際高度與
$$\dfrac{\text{圖上柱高}}{9-\text{柱底 } y}$$
成正比,所以只要比較六根柱子的這個比值。
計算比值
逐一算出六根柱子的比值
圖上柱高就是柱頂與柱底的 $y$ 坐標差。
由表中各柱的柱頂、柱底坐標,逐一計算:
$$\begin{array}{|c|r|r|r|}\hline \text{柱子} & \text{圖上柱高} & 9-\text{柱底 } y & \text{比值} \\ \hline A & 2 & 3 & \dfrac{2}{3} \\ B & 3 & 9 & \dfrac{1}{3} \\ C & 3 & 6 & \dfrac{1}{2} \\ D & 3 & 4 & \dfrac{3}{4} \\ E & 4 & 8 & \dfrac{1}{2} \\ F & 2 & 3 & \dfrac{2}{3} \\ \hline\end{array}$$
表中 $A$ 與 $F$ 的比值同為 $\frac{2}{3}$,與題目所說「$A$、$F$ 兩柱的實際高度相等」一致。
比較高度
比較比值
因為
$$\dfrac{3}{4}>\dfrac{2}{3}>\dfrac{1}{2}>\dfrac{1}{3}$$
比值最大的是 $D$,所以實際高度最大的柱子為 $D$,故選 $(4)$。

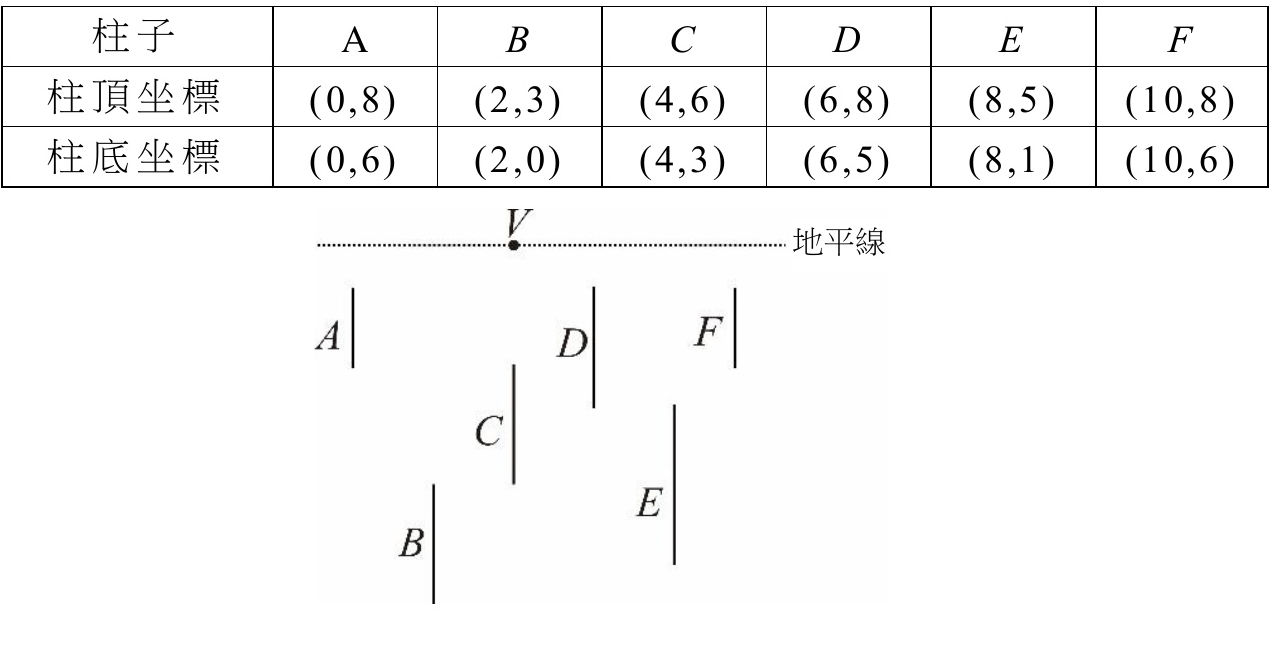

柱頂柱底坐標表與單點透視圖
