分析橢圓
先讀出橢圓告訴我們什麼
橢圓的方程式已經給了,先把 $a$、$b$ 在圖上的意義對起來。

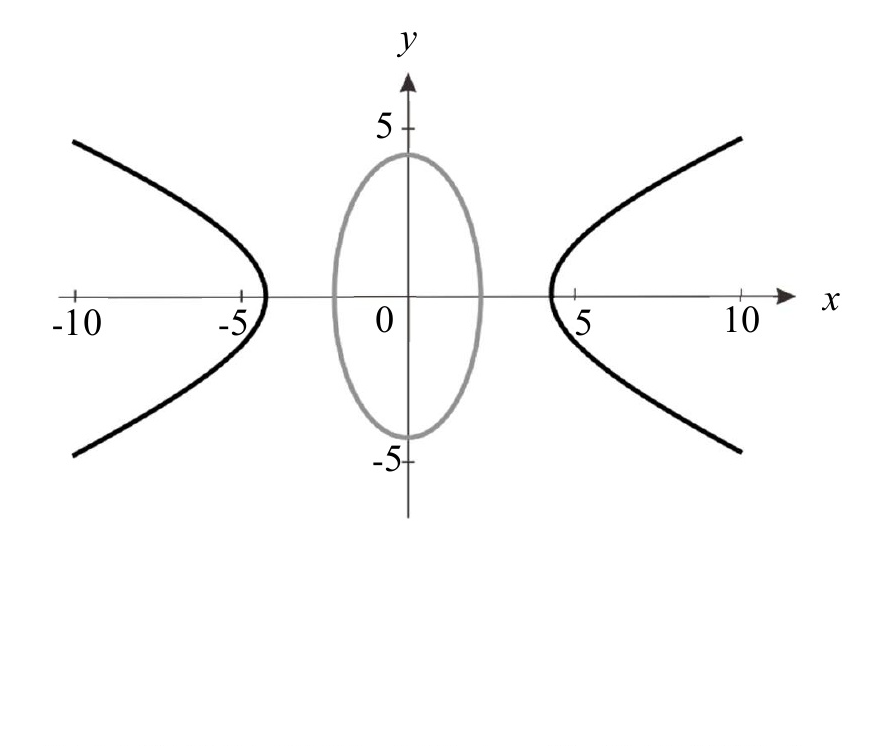

粗灰線橢圓的方程式為 $\frac{x^2}{a^2}+\frac{y^2}{b^2}=1$,它與 $x$ 軸交於 $(\pm a,0)$、與 $y$ 軸交於 $(0,\pm b)$。
由圖可知這個橢圓的長軸落在 $y$ 軸上,也就是 $y$ 截距的絕對值大於 $x$ 截距的絕對值,因此 $b>a$。
判斷雙曲線
由圖判斷粗黑線的種類與貫軸
先確定它是哪一類圓錐曲線、貫軸在哪一軸,再決定分母。
粗黑線由左右兩支組成、開口朝 $x$ 軸的正負方向,所以它是中心在原點、貫軸落在 $x$ 軸上的雙曲線,方程式的形式必為
$$\dfrac{x^2}{(\text{正數})^2}-\dfrac{y^2}{(\text{正數})^2}=1$$
再看圖中粗黑線的兩個頂點:它們的 $x$ 坐標與橢圓的 $y$ 截距相同,也就是等於 $b$。所以貫軸的半長為 $b$,方程式為 $\frac{x^2}{b^2}-\frac{y^2}{a^2}=1$。
檢查選項
逐一檢查五個選項
(1) X:右式為 $1$ 且兩項同號,圖形是橢圓而不是雙曲線。
(2) X:$x^2$ 的分母為 $a^2$,頂點會落在 $(\pm a,0)$;但 $a$ 是橢圓的 $x$ 截距,明顯小於圖中粗黑線的頂點坐標,與圖不符。
(3) X:右式為 $-1$,貫軸會落在 $y$ 軸上、開口朝上下,與圖不符。
(4) O:貫軸在 $x$ 軸上且半長為 $b$,與圖中兩頂點的位置相符。
(5) X:右式同樣為 $-1$,開口朝上下,與圖不符。
因此答案為選項 $(4)$。
